Sous le plancher de votre véhicule se cache un système complexe qui protège l’environnement tout en assurant le bon fonctionnement du moteur. Le schéma de ligne d’échappement de voiture révèle l’organisation précise des différentes pièces qui travaillent ensemble pour transformer et expulser les gaz brûlés. Ce réseau de tubes et de dispositifs anti-pollution représente bien plus qu’un simple tuyau : c’est un ensemble technique sophistiqué qui influence directement les performances, la consommation et les émissions polluantes de votre automobile.
En bref
- Le système d’échappement se compose principalement du collecteur, du catalyseur et du silencieux, chacun ayant un rôle spécifique dans le traitement des gaz
- Le catalyseur nécessite des températures entre 400°C et 800°C pour transformer efficacement les polluants, avec un coût de remplacement pouvant atteindre 2500 €
- Les matériaux utilisés (fonte, acier galvanisé, inox) déterminent la durabilité du système, l’inox pouvant durer plus de 200 000 km
- Les moteurs diesel et essence présentent des architectures différentes, notamment avec l’ajout du FAP pour les diesels dont la régénération nécessite 600°C
- Un contrôle visuel tous les 20 000 km permet d’éviter des pannes coûteuses et de maintenir les performances du véhicule conformément aux normes Euro 6 et 7

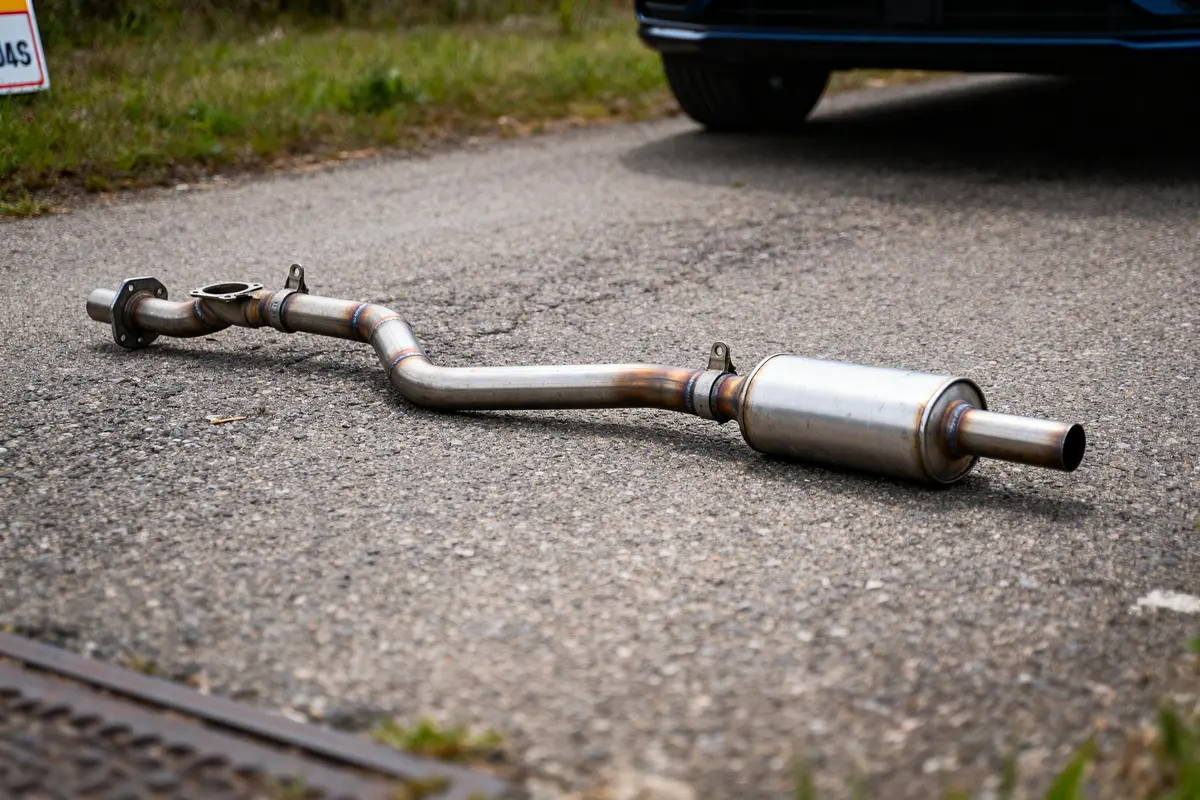

Schéma de ligne d’échappement de voiture : comprendre les bases et les composants
La ligne d’échappement joue un rôle central dans le bon fonctionnement d’un véhicule. Elle évacue les gaz brûlés issus de la combustion du moteur, tout en réduisant la pollution et le bruit. Comprendre le schéma de ligne d’échappement de voiture permet de mieux saisir comment chaque pièce contribue à la performance globale du véhicule.
Le système commence au niveau du collecteur d’échappement, qui récupère les gaz sortant des cylindres. Ces gaz traversent ensuite le catalyseur, élément clé pour transformer les polluants en composés moins nocifs. Le silencieux intervient ensuite pour réduire le niveau sonore avant l’expulsion finale à l’arrière du véhicule. Il est important de faire vérifier régulièrement le système antipollution afin de garantir le bon fonctionnement de ces dispositifs.
Chaque composant est relié par des tubes métalliques qui doivent résister à des températures élevées et à la corrosion. La durabilité de l’ensemble dépend de la qualité des matériaux utilisés et de l’entretien régulier. Un défaut sur un seul élément peut affecter le rendement du moteur et augmenter la consommation de carburant.
Schéma de ligne d’échappement de voiture : visualiser le trajet des gaz et les interactions entre collecteur, catalyseur et silencieux
Le trajet des gaz d’échappement suit un parcours précis. Après la combustion dans les cylindres, les gaz chauds sont dirigés vers le collecteur. Ce dernier regroupe les différents flux en un seul conduit pour les acheminer vers les dispositifs de dépollution.
Le catalyseur se trouve juste après le collecteur. Il nécessite une température entre 400 °C et 800 °C pour fonctionner correctement. À cette chaleur, les métaux précieux contenus dans sa structure en nid d’abeilles transforment les oxydes d’azote, le monoxyde de carbone et les hydrocarbures imbrûlés en gaz moins polluants comme l’azote, le dioxyde de carbone et la vapeur d’eau. Si vous souhaitez comprendre comment diagnostiquer un problème avec ce composant, il est utile de connaître le fonctionnement du code P0420.
Le silencieux intervient en fin de parcours. Il réduit le bruit généré par l’explosion des gaz grâce à des chicanes et des chambres de détente. Le flux d’air est ralenti et divisé, ce qui atténue considérablement les vibrations sonores. L’air épuré est ensuite expulsé par le pot d’échappement.
Composants clés et leur rôle dans le schéma de ligne d’échappement
Collecteur d’échappement : fonctionnement et matériaux
Le collecteur récupère les gaz directement à la sortie de la culasse. Il est soumis à des contraintes thermiques et mécaniques très fortes. La conception en fonte ou en acier inoxydable influence directement sa résistance à la chaleur et sa longévité.
La fonte est souvent utilisée sur les moteurs d’origine pour sa capacité à absorber les chocs thermiques. L’inox, plus léger et plus résistant à la corrosion, est privilégié dans les versions sportives ou haut de gamme. La qualité du collecteur impacte la performance globale du moteur et la fiabilité du système d’échappement.
Catalyseur : transformation des polluants et conditions de fonctionnement
Le catalyseur représente le cœur du système anti-pollution. Sa structure en céramique ou en métal, enduite de métaux précieux comme le platine, le palladium et le rhodium, permet de déclencher des réactions chimiques à haute température.
Un catalyseur défectueux entraîne une augmentation de la consommation de carburant, une perte de puissance et l’allumage du voyant moteur. Le coût de remplacement peut atteindre entre 800 € et 2500 € selon le modèle de véhicule. Il est essentiel de vérifier régulièrement son bon fonctionnement pour éviter des réparations onéreuses.
Silencieux : rôle et maintenance du schéma ligne d’échappement
Le silencieux assure la réduction des nuisances sonores. Il est composé de plusieurs chambres qui ralentissent et divisent le flux des gaz. Les matériaux de fabrication varient entre l’acier galvanisé et l’inox.
Les silencieux en inox peuvent dépasser 200 000 km de durabilité, contre 80 000 à 120 000 km pour ceux en acier standard. La surveillance régulière de signes comme les fissures ou la présence de suie noire permet de détecter une défaillance en avance. Le prix d’un silencieux complet varie généralement entre 200 € et 800 €.
Le mot de l’auteur
“Un contrôle visuel tous les 20 000 km de votre ligne d’échappement peut vous éviter des pannes coûteuses et préserver les performances de votre moteur.”
Variantes selon motorisation et technologies anti-pollution
Essence vs Diesel : architecture et défis du schéma de ligne d’échappement
Les moteurs essence et diesel présentent des différences notables dans leur ligne d’échappement. Les diesels produisent davantage de particules fines, ce qui nécessite l’ajout de filtres spécifiques. Les moteurs essence émettent plus d’oxydes d’azote et de monoxyde de carbone, traités principalement par le catalyseur.
Les conducteurs réalisant principalement des trajets courts et urbains ont un risque plus élevé de colmatage du FAP, nécessitant une régénération régulière par parcours long. La conception du système doit tenir compte de ces contraintes pour garantir une dépollution efficace.
FAP, SCR et catalyseurs : technologies et entretien
Le filtre à particules (FAP) est obligatoire sur les moteurs diesel modernes. Il capture les particules solides issues de la combustion. La régénération du FAP nécessite des températures atteignant 600 °C, souvent obtenues lors de trajets prolongés à vitesse stabilisée. Pour préserver la performance de cette pièce essentielle, il peut être utile de s’informer sur entretien du FAP.
La technologie SCR (réduction catalytique sélective) utilise un injecteur d’AdBlue pour réduire les NOx dans les motorisations diesel. Ce système injecte une solution d’urée dans les gaz d’échappement, transformant les oxydes d’azote en azote et en eau.
Le coût de réparation d’un FAP bouché dépasse souvent 1000 €, en raison du nettoyage ou du remplacement nécessaire. Un entretien préventif régulier limite ces risques et prolonge la durée de vie du système.
Sonde lambda et gestion moteur : contrôle des gaz
La sonde lambda mesure en continu la teneur en oxygène des gaz d’échappement. Elle transmet ces données au calculateur moteur, qui ajuste le mélange air-carburant pour obtenir une combustion optimale. Ce contrôle permet de réduire les émissions polluantes et d’améliorer le rendement énergétique.
Un dysfonctionnement de la sonde peut provoquer une surconsommation de carburant et une augmentation des émissions. Le remplacement de cette pièce est relativement abordable et améliore rapidement les performances du véhicule.
Matériaux et durabilité de la ligne d’échappement
Les principales familles de matériaux utilisés pour la ligne d’échappement incluent la fonte pour les collecteurs, l’acier galvanisé pour les tubes intermédiaires et l’inox pour une meilleure durabilité. Chaque matériau présente des avantages et des inconvénients en termes de résistance à la corrosion, de poids et de coût.
Les matériaux composites haute température sont de plus en plus utilisés sur les véhicules haut de gamme pour améliorer la résistance à la corrosion et aux cycles thermiques. Ces innovations prolongent la vie de la ligne d’échappement et réduisent les besoins d’entretien.
La corrosion reste l’ennemi principal des systèmes d’échappement. Les chocs thermiques répétés et l’exposition aux sels de déneigement accélèrent la dégradation des pièces métalliques. Un entretien régulier et l’application de produits protecteurs spécialisés ralentissent ce processus.
- Fonte : excellente résistance aux chocs thermiques, utilisée pour les collecteurs
- Acier galvanisé : bon rapport qualité-prix, durée de vie moyenne
- Inox : résistance maximale à la corrosion, durabilité supérieure à 200 000 km
- Composites haute température : performance optimale, réservés aux véhicules premium
Maintenance, diagnostic et coûts : préventions et bonnes pratiques
L’entretien de la ligne d’échappement comprend la prévention contre la corrosion et la vérification régulière de l’état des composants. Un contrôle visuel tous les 20 000 km permet de détecter fissures, fuites et points de corrosion avant qu’ils ne deviennent critiques.
Les dysfonctionnements courants comprennent le bruit métallique, les odeurs de gaz, la baisse de performance et les silencieux fissurés. Ces signes d’alerte doivent inciter à une inspection rapide par un professionnel. Un diagnostic en atelier avec équipement OBD coûte généralement entre 50 € et 150 €.
Les composants tels que les joints, les fixations et les silencieux doivent être remplacés lors de tout montage ou entretien. Une étanchéité efficace garantit que les gaz sont correctement évacués et que les polluants sont traités par les dispositifs de dépollution.
Nous conseillons d’éviter les assemblages non homologués ou modifiés qui peuvent compromettre la conformité aux normes environnementales. Les marques reconnues comme Bosal, Walker ou Sebring offrent des pièces validées par les constructeurs et garantissent une qualité durable.
Normes environnementales et évolutions futures : Euro 6/7 et nouvelles technologies
Les normes Euro successives imposent des seuils d’émissions de plus en plus stricts pour réduire la pollution atmosphérique. Euro 6, en vigueur depuis 2014, limite drastiquement les émissions de NOx, de particules et de CO2. La future norme Euro 7 prévoit des limites encore plus strictes pour toutes les catégories de véhicules.
Ces réglementations imposent l’installation de dispositifs comme les filtres à particules, les systèmes SCR et la recirculation des gaz d’échappement. Les constructeurs doivent innover pour respecter ces exigences tout en maintenant les performances et la fiabilité des moteurs.
La conception moderne intègre des matériaux composites et des systèmes de contrôle électronique avancés. Les clapets d’échappement ajustent le débit des gaz en fonction du régime moteur, améliorant à la fois la performance et la réduction sonore.
La réduction de l’impact environnemental passe par le maintien d’un système en bon état. Un véhicule mal entretenu peut voir sa consommation augmenter de 10 à 15 %, ce qui annule les efforts de dépollution. Le contrôle technique obligatoire tous les 2 ans vérifie la ligne d’échappement pour prévenir la pollution et garantir la sécurité.
FAQ
Comment est constituée une ligne d’échappement ?
La ligne d’échappement est constituée de plusieurs composants clés, dont le collecteur d’échappement, le catalyseur et le silencieux. Chaque composant joue un rôle essentiel pour évacuer les gaz brûlés du moteur, réduire la pollution et limiter le bruit.
Est-il possible de rouler sans ligne d’échappement ?
Il n’est pas recommandé de rouler sans ligne d’échappement. Cela peut entraîner des nuisances sonores excessives, des problèmes de pollution et potentiellement des dégâts au moteur. De plus, conduire sans ligne d’échappement est illégal dans de nombreux endroits.
Combien coûte le remplacement d’une ligne d’échappement ?
Le coût de remplacement d’une ligne d’échappement varie largement, généralement entre 300 € et 1 500 €, selon le type de véhicule et le montant des pièces. Des travaux supplémentaires peuvent être nécessaires si d’autres composants sont affectés ou nécessitent un remplacement.
Quels sont les signes d’un dysfonctionnement du système d’échappement ?
Les signes d’un dysfonctionnement du système d’échappement incluent un bruit métallique inhabituel, des odeurs de gaz d’échappement à l’intérieur de l’habitacle, une baisse de performance et des fuites visibles. Une inspection rapide est nécessaire si ces symptômes apparaissent.
Quelles technologies anti-pollution sont intégrées aux lignes d’échappement modernes ?
Les lignes d’échappement modernes incluent des technologies anti-pollution comme les filtres à particules (FAP) et les systèmes de réduction catalytique sélective (SCR), qui améliorent l’efficacité de dépollution et respectent les normes environnementales strictes actuelles.
Comment entretenir une ligne d’échappement pour prolonger sa durée de vie ?
Pour entretenir une ligne d’échappement et prolonger sa durée de vie, il est conseillé de procéder à un contrôle visuel régulier tous les 20 000 km, d’identifier les fissures ou la corrosion, et d’appliquer des produits protecteurs pour prévenir la détérioration.
